Высоковольтные источники питания

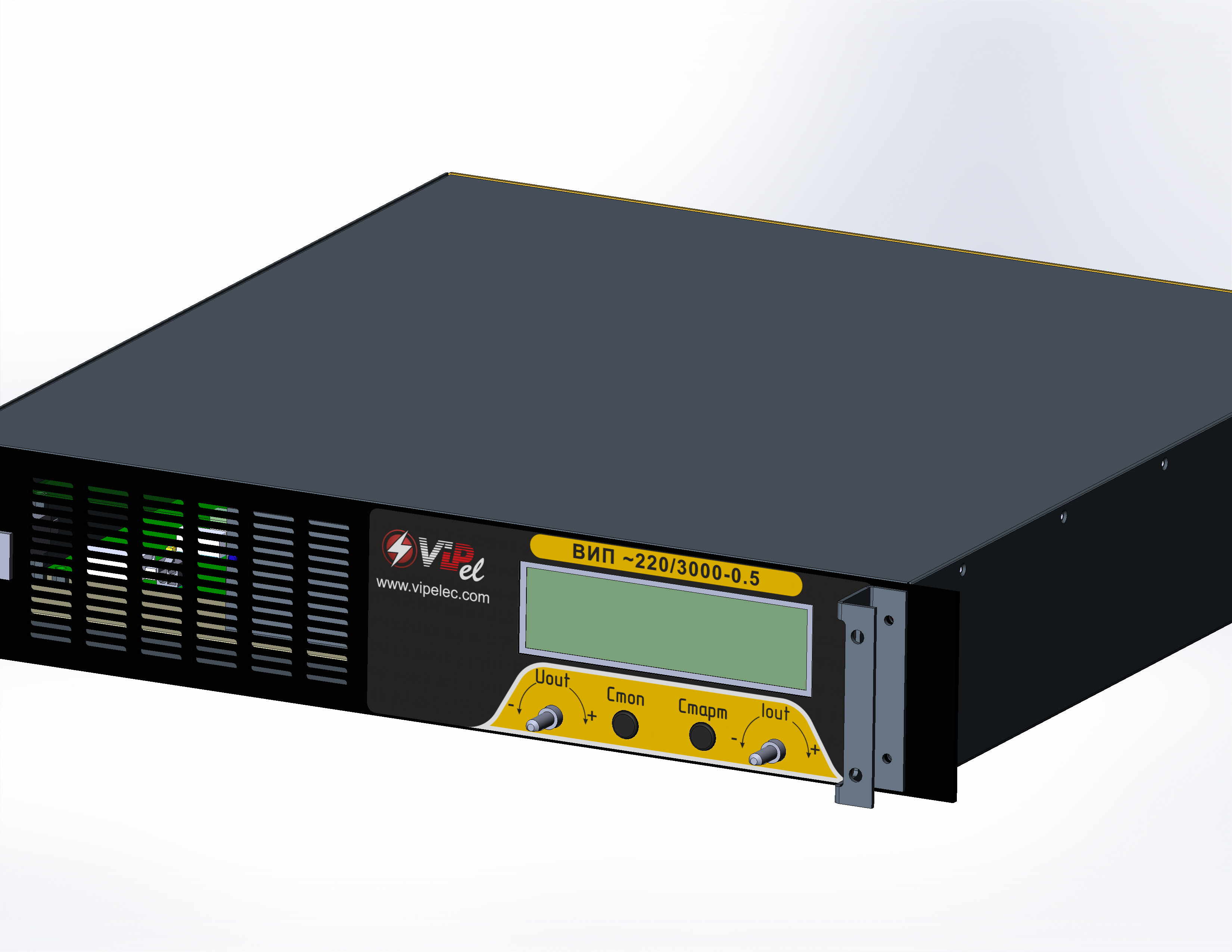

Разработан новый источник питания для электронной промышленности: Высоковольтный источник питания для заряда емкостных накопителей ( «ВИП ~220/3000-0.5»).


Назначение изделия: Источник питания предназначен для заряда, аварийного разряда и поддержания постоянного стабилизированного напряжения на конденсаторной батарее.



Краткие технические характеристики установки:

Пределы регулирования напряжения заряда, В                  от 1500 до 3000

Шаг регулирования, В                                                             100

Точность стабилизации выходного напряжения, %            ±0,5

Пределы регулирования тока заряда, А                                от 0 до 0,5

Шаг регулирования тока заряда, А                                        0,01

Максимальная выходная мощность, кВт                              1,5

Дополнительные опции:

Разряд выходной емкости

Цифровой интерфейс управления

Интерфейс                                                                     RS-485

Частота передачи данных, бит/с                                  9600

Протокол управления:                                                  ModeBus

Внешнее управление

Входные аналоговые сигналы

Выходное напряжение                                        4-20 мА

Ток заряда, сигналом                                           4-20 мА

Выходные аналоговые сигналы

Текущее значение выходного напряжения       4-20 мА

Входные дискретные сигналы:   «Вкл./выкл.»;  «Откл. вых. (блокировка

Выходные дискретные сигналы:   «Заряд. закончен»,   «Готов»,   «Авария»



В марте 2017 года «ВИП ~220/3000-0.5» успешно прошел приемо-сдаточные испытания и введен в эксплуатацию.


На данный момент ООО «ВипЭл» имеет полный спектр технических решений по проектированию вторичных источников питания на напряжение до 5 кВ и мощность до 3 кВт, которые позволяют разрабатывать и изготавливать оборудование под индивидуальные задачи Заказчиков.
